Un diseño lineal

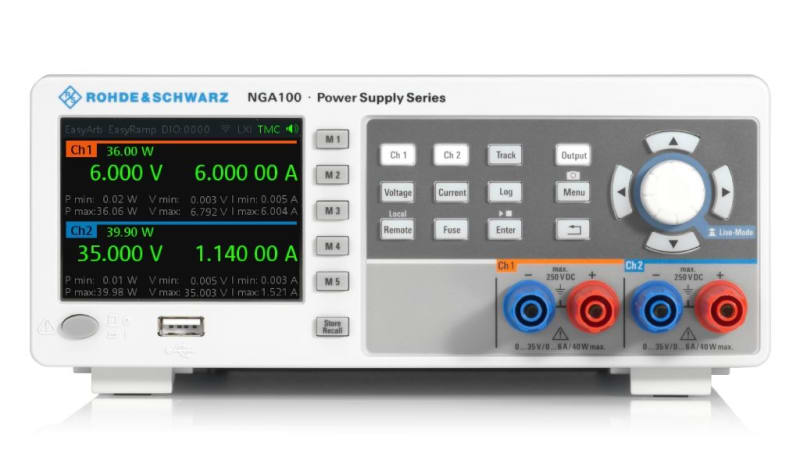

El NGA100 presenta un diseño lineal en todos sus circuitos de salida. Esta elección permite un mayor nivel de rendimiento en comparación con lo que pueden proporcionar los dispositivos SMPS actuales, lo que permite una resolución de lectura de 1 mV / 100 µA. Para corrientes por debajo de 200 mA, la resolución es de 1 µA, exactamente lo que se necesita para probar los bajos niveles de corriente de los circuitos integrados en modo de espera o suspensión. En modo activo, la unidad tiene el rango dinámico para picos de potencia y corriente.

Detección y control

El NGA100 ofrece registro de valores de voltaje y corriente para análisis, con una frecuencia de muestreo de hasta 10 muestras por segundo. Los operadores pueden especificar secuencias de ajustes de voltaje / corriente a intervalos de hasta 10 ms. Para el control de la unidad y para la transmisión de datos, se proporcionan de serie Ethernet y USB. Las opciones incluyen activación externa a través de E / S digitales y comunicación a través de WLAN.

Una función de detección remota permite registrar la medición en el dispositivo bajo prueba. Esto compensará cualquier pérdida de cable que pueda ser evidente al nivel de 1 mV en el que puede funcionar el NGA100.
