Model | DP811A | Channels | 1 | DC Output (0°C to 40°C ) | | Voltage/current | 0 to 20 V/ 0 to 10 A (Low Range) or 0 to 40 V/0 to 5 A (High Range) | OVP/OCP | 0.1 V to 22 V or 0.1 V to 44 V | Load Regulation Rate ±(Output Percentage + Offset) | Voltage | <0.01%+2mV | Current | <0.01%+250uA | Linear Regulation Rate ±(Output Percentage + Offset) | Voltage | <0.01%+2mV | Current | <0.01%+250uA | Ripples and Noise (20Hz to 20MHz) | Normal Mode Voltage | <350ìVrms/2mVpp | Normal Mode Current | <2mArms | Common Mode Current | Not specified | Annual Accuracy [1] (25°C ±5°C ) ±(Output Percentage + Offset) | Programming | Voltage | 0.05% + 10mV | Current | 0.1% + 10mA | Readback | Voltage | 0.05% + 10mV | Current | 0.1% + 10mA | Resolution | Programming | Voltage | 1mV | | | Current | 0.5mA | Readback | Voltage | 0.1mV | | | Current | 0.1mA | Display | Voltage | 1mV | | | Current | 1mA | Transient Response Time | Less than 50ìs for output to recover to within 15mV following a change in output current from full load to half load or vice versa. | Command Processing Time [2] | <118ms | Temperature Coefficient per? (Output Percentage + Offset) | Voltage | 0.01%+3mV | Current | 0.02%+3mA | Stability [3] ±(Output Percentage + Offset) | Voltage | 0.02%+1mV | Current | 0.1%+1mA |
|
|
|
 |
|
 |
|
|
|
 |
|
 |
|
Descripcion

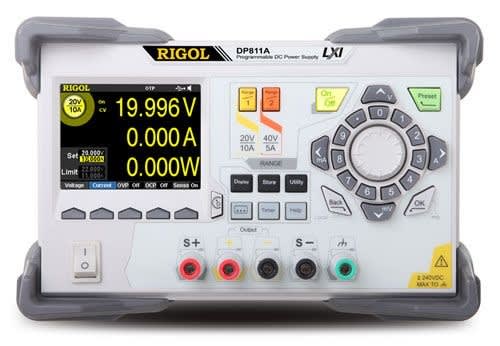

Las fuentes de alimentación DP811A combinan la habilidad de generar, analizar y coordinar a través del tiempo en un poderoso, nuevo paquete. El DP811A tiene una sola salida con un rango de 20V / 10A y un rango de 40V / 5A para un total de 200 W. Con la flexibilidad de la fuente, los usuarios pueden reconfigurar el instrumento para un gran número de sistemas o aplicaciones. Mediciones incluidas de V, A y W, facilitan el monitoreo de potencia, pero las funcionalidades adicionales de rastreo de onda, temporización y analisis significa que hay aún más formas de utilizar las fuentes. El nuevo disparo digital entre instrumentos también hace posible la confiable combinación y conexión entre fuentes. Intuitivo de usar para todo desde laboratorios educativos hasta el banco de investigación y desarrollo, la familia DP800 de fuentes de alimentación proporcionan una increíble relación calidad/precio para cualquier aplicación.
- 2 rangos; potencia total hasta 200W
- Bajo ruido re rizo <350 uVrms/2mVpp
- Tiempo de respuesta transitoria rápida: <50 us
- Hasta 10A o 40 V
- Funciones de protección OVP/OCP/OTP
- Mediciones de V, A, W y visualización de forma de onda incluidos
- Soporte para Retraso, Análisis, Monitoreo, y Configuración Previa de la salida.
- Pantalla TFT de 3.5 pulgadas
- Conectividad que incluye Anfitrión & Dispositivo USB, LAN, e IO DIgital.
|
|
|
|
|
|
|
|
|
