Descripcion

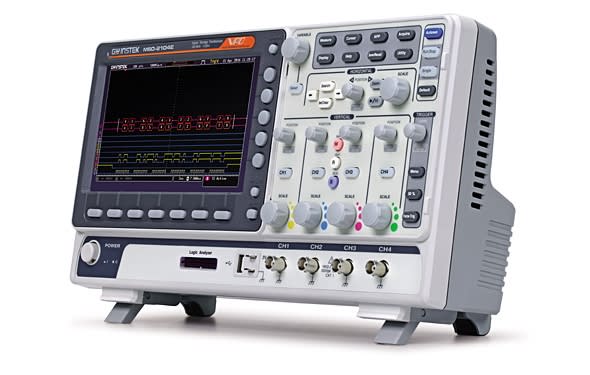

La serie MSO-2000 es un osciloscopio de señal mixta, que ofrece canales analógicos duales + 16 canales digitales o 4 canales analógicos + 16 canales digitales. La serie MSO-2000 incluye MSO-2000E y MSO-2000EA. El MSO-2000E tiene un analizador lógico integrado de 16 canales y el MSO-2000EA tiene un analizador lógico integrado de 16 canales y un generador de forma de onda arbitraria de doble canal de 25 MHz. Toda la serie presenta selecciones de ancho de banda de 200MHz, 100MH y 70MHz. Los modelos de doble canal analógico proporcionan una frecuencia de muestreo en tiempo real de 1GSa / s por canal; Cuatro modelos de canales analógicos proporcionan una frecuencia máxima de muestreo en tiempo real de 1GSa / s. La pantalla LCD TFT de 800 * 480 de 8 pulgadas y el rango vertical mínimo de 1 mV / div permiten que la serie MSO-2000 mida señales débiles complejas y muestre claramente los resultados de la medición.
Para los canales analógicos, la serie MSO-2000 proporciona una memoria de 10 M de longitud para que los usuarios recuperen y analicen completamente las formas de onda. Los usuarios, según los requisitos de la aplicación, pueden seleccionar una profundidad de memoria de 1k, 10k, 100k, 1M o 10M. La profundidad de memoria corta que se coloca con la alta frecuencia de muestreo permite a los usuarios observar formas de onda que cambian rápidamente y, por otro lado, la profundidad de memoria larga apunta a formas de onda que cambian continuamente. La serie MSO-2000 está equipada con funciones de búsqueda de forma de onda y memoria segmentada para expandir las aplicaciones flexibles de memoria de 10M de largo. La memoria segmentada se puede dividir como máximo en 29.000 secciones para que los usuarios eviten cualquier forma de onda sin importancia para buscar rápidamente todas las formas de onda necesarias. Con la función de memoria segmentada, se pueden guardar formas de onda más significativas y las formas de onda de destino se pueden mostrar rápidamente. Usuarios
El analizador lógico de 16 canales tiene una profundidad de memoria de 10Mpts por canal, que puede recuperar más y más señales digitales, así como mostrar señales digitales claramente para obtener suficiente información para el análisis. La oscilación mínima de entrada del analizador lógico representa el voltaje operativo mínimo de ± 250 mV, lo que demuestra que los canales digitales son muy sensibles con respecto a la entrada. Las funciones de descodificación y disparo de bus estándar incluyen bus en serie y paralelo como I2C, SPI, UART (RS232 / 422/485) y bus CAN / LIN para comunicaciones automotrices. La función de bus paralelo es solo para canales digitales. Las formas de onda del bus se pueden activar y decodificar en tiempo real. La serie MSO-2000 ofrece capacidades completas de análisis y depuración con un precio económico.
Además de un analizador lógico de 16 canales, el MSO-2000EA tiene un generador de forma de onda arbitraria de 25 MHz de doble canal incorporado con capacidad de modulación y también cuenta con una resolución vertical de 14 bits; frecuencia de muestreo de 200MSa / s; 5 formas de onda de salida estándar (sinusoidal, cuadrada, pulso, rampa, CC, ruido) y 7 formas de onda definidas por el usuario (Sinc, Gaussiana, Lorentz, subida exponencial, caída exponencial, Haversine, cardíaca); Función de barrido y modulación AM / FM / FSK. La interfaz fácil de usar es la opción ideal para aplicaciones como simulación de circuitos y pruebas educativas.
120.000wfm / s TASA DE ACTUALIZACIÓN DE FORMA DE ONDA Y TECNOLOGÍA DE VISUALIZACIÓN DE FORMA DE ONDA VPO
El osciloscopio de la serie MSO-2000 permite a los usuarios observar de manera fácil y completa señales de irrupción y formas de onda transitorias raras para aumentar la eficiencia de depuración de formas de onda mediante el uso de funciones, incluida la tecnología avanzada de procesamiento de señales VPO (osciloscopio de persistencia visual), tasa de actualización de formas de onda de hasta 120.000 wfm / s y pantalla de resplandor de varias capas para mejorar la eficiencia de visualización de la forma de onda. Osciloscopio con tecnología VPO
muestra señales con formas de onda tridimensionales construidas por amplitud, tiempo y fuerza de la señal para mostrar cada punto de forma de onda. Los gradientes de 256 colores producen cambios claros en la forma de onda. En comparación con el osciloscopio de almacenamiento digital convencional, la serie MSO-2000 proporciona un efecto de visualización de señal más natural y genuino que está muy cerca de la señal analógica original.
FUNCIONES DE ZOOM-IN Y REPRODUCCIÓN / PAUSA DE PANTALLA DE DOBLE PANTALLA
La serie MSO-2000 proporciona la función de ampliación de pantalla de visualización dual para mostrar simultáneamente formas de onda y las principales áreas objetivo. Los usuarios pueden hacer zoom en el área de visualización ajustando el tiempo / div. En el modo de acercamiento, la forma de onda se puede reproducir o pausar para ver automáticamente todas las formas de onda de entrada en la pantalla de acercamiento en movimiento. El usuario puede identificar rápidamente cada evento deseado. La velocidad y la dirección de reproducción del control manual se pueden ajustar de acuerdo con los requisitos del usuario. Presione “Pausa” para detener la función de reproducción. Con la "búsqueda de forma de onda", todos los eventos deseados de diferentes etapas se pueden identificar rápidamente y examinar de un lado a otro. La serie MSO-2000 es capaz de buscar señales rápidamente y observar los detalles de las señales. La profundidad de memoria de 10M de largo proporciona la función de recuperación y análisis completos de formas de onda.
FUNCIÓN DE VISUALIZACIÓN DE DOMINIO DE FRECUENCIA DE 1M FFT
La función FFT de la serie MSO-2000 proporciona la visualización máxima de 1M para una visualización de dominio de frecuencia más precisa. La función admite pantallas de cuatro ventanas, incluidas Rectangular, Hamming, Hanning y Black-harris. Los usuarios seleccionan la visualización de la ventana para el análisis en el dominio de la frecuencia de acuerdo con los requisitos de la prueba. La serie MSO-2000 no solo proporciona la función FFT sino también FFTrms, ajuste vertical y funciones de zoom local para que los usuarios ajusten las formas de onda del dominio de frecuencia según sus requisitos. A través de las funciones de búsqueda de forma de onda y tasa de actualización de forma de onda rápida, los usuarios pueden observar con precisión los resultados de la prueba del dominio de frecuencia.
38 ELEMENTOS DE SELECCIÓN DE MEDIDAS AUTOMÁTICAS Y FUNCIÓN ESTADÍSTICA
La serie MSO-2000 proporciona perfectamente 38 elementos de medición. Según los parámetros como la medición de voltaje, corriente, tiempo, frecuencia y retraso, los usuarios pueden decidir qué elementos de medición elegir. En la pantalla de visualización única, la serie MSO-2000E
proporciona 8 selecciones de medición. El modo de estadísticas también se puede seleccionar para que los usuarios analicen el valor medio, el máximo, el mínimo y la desviación estándar de las formas de onda recuperadas para garantizar la integridad de la señal e identificar formas de onda anormales.
|
