GPE-4323 | GPE-3323 | GPE-2323 | GPE-1326 | Output Mode | Number of Channel | CH1 | CH2 | CH3 | CH4 | CH1 | CH2 | CH3 | CH1 | CH2 | CH1 | Voltage | 0~32V | 0~32V | 0~5V | 0~15V | 0~32V | 0~32V | 5.0V | 0~32V | 0~32V | 0~32V | Current | 0~3A | 0~3A | 0~1A | 0~1A | 0~3A | 0~3A | 5A | 0~3A | 0~3A | 0~6A | Tracking Series Voltage | 0~64V | ---- | 0~64V | ---- | 0~64V | ---- | Tracking Parallel Current | 0~6A | 0~6A | 0~6A | Constant Voltage Operation | Line Regulation | ≦0.01%+3mV | Load Regulation | ≦0.01%+3mV(rating current ≦3A) | | ≦0.02%+5mV(rating current ＞3A) | Ripple & Noise | ≦1mVrms(5Hz~1MHz) | Recovery Time | ≦100μs(50% Load Change, minimum load 0.5A) | Constant Current Operation | Line Regulation | ≦0.2%+3mA | Load Regulation | ≦0.2%+3mA | Ripple & Noise | ≦3mArms | Tracking Operation(CH1,CH2) | Tracking Error | ≦0.1%+10mV of Master(0~32V) No Load , with Load add load regulation≦100mV) | Parallel Regulation | Line: ≦0.01%+3mV | Load:≦0.01%+3mV(rating current≦3A) | ≦0.02%+5mV(rating current＞3A) | Series Regulation | Line: ≦0.01%+5mV | Ripple & Noise | Load:≦100mV | CH3 Operation for (GPE-3323) | Output Voltage | 5.0V, ±5% | Output Current | 5A | Line Regulation | ≦3mV | Load Regulation | ≦5mV | Ripple & Noise | 1mVrms(5Hz~1MHz) | Meter | Voltage Resolution | 10mV | Current Resolution | 1mA | Setting Accuracy | Voltage±(0.1% of reading +30mV) | Current±(0.3% of reading +6mA) | Readback Accuracy | Voltage±(0.1% of reading +30mV) | Current±(0.3% of reading +6mA) | Insulation | Chassis and Terminal | 20MΩ or above (DC 500V) | Chassis and AC Cord | 30MΩ or above (DC 500V) | Environment Condition | Operation Temp | 0~40℃ | Storage Temp | -10~70℃ | Operating Humidity | ≦80% RH | Storage Humidity | ≦70% RH | Other | Power Source | AC100V/120V/220V±10%; 230V(+10%~-6%); 50/60Hz | Dimensions & Weight | 210(W)x 155(H) x 306(D) mm ; Approx. 7kg |
|
|
|
 |
|
 |
|
|
|
 |
|
 |
|
Descripcion

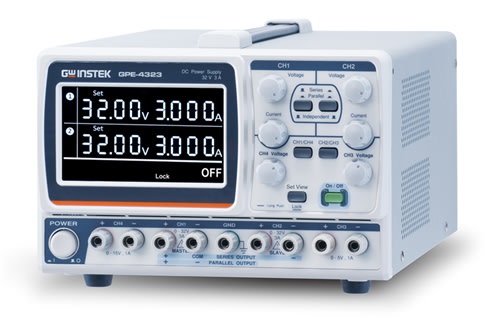

GW Instek introduce las fuentes de alimentación de alta resolución de la serie GPE-X323 al mercado global. Como un líder en la industria de manufactura de fuentes de alimentación, GW Instek se adhiere a la política de la más alta calidad de producción para asegurar una ventaja cualitativa sobre su competencia. La serie GPE-X323 cuenta con una potencia de salida de 192 a 217 Watts, tres canales de salida aislados independientes (GPE-3323), alta resolución, bajo ruido, alta confiabilidad, función de bloqueo de teclas, y tamaño compacto. La serie GPE-X323 ha establecido firmemente un nuevo paradigma para GW Instek en la manufactura de fuentes de alimentación DC económicas.
Adicional a los canales de salida independientes, la serie GPE-X323 proporciona una función de conexión automática de las fuentes en serie o paralelo. Las conexiones en serie y paralelo les permite a las fuentes entregar una salida de 32V/6A (conexión en paralelo) y 64V/3A (conexión en serie). Los canales CH1 y CH2 de los modelos GPE-2323 / GPE-3323 / GPE-4323 operan la función de conexión en serie y paralelo.
Características:
- 4 salidas aisladas independientes
- Pantalla LCD de 4.3 pulgadas
- Resolución de configuración y de lectura de 100mV/10mA o 10mV/1mA
- Encendido y apagado de salida
- Control análogo (I/O remoto) para encendido y apagado de salida
- Active la función View para verificar una configuración original de V/I durante ensendido de salida
- Función de bloqueo de teclas
- Operación de rastreo en serie o paralelo
- Ventilador inteligente de bajo ruido
- Terminal opcional de tipo conector Europeo
|
|
|
|
|
|
|
|
|
