Specifications | | GDS-2072E | GDS-2074E | GDS-2102E | GDS-2104E | GDS-2202E | GDS-2204E | Channels | 2ch+Ext | 4ch | 2ch+Ext | 4ch | 2ch+Ext | 4ch | Bandwidth | DC~70MHz | DC~70MHz | DC~100MHz | DC~100MHz | DC~200MHz | DC~200MHz | (-3dB) | (-3dB) | (-3dB) | (-3dB) | (-3dB) | (-3dB) | Rise time | 5ns | 5ns | 3.5ns | 3.5ns | 1.75ns | 1.75ns | Bandwidth Limit | 20MHz | 20MHz | 20MHz | 20MHz | 20M/100MHz | 20M/100MHz | Vertical Sensitivity | Resolution | 8 bit | :1mV~10V/div | Input Coupling | AC, DC, GND | Input Impedance | 1MΩ// 16pF approx. | DC Gain Accuracy | ±(3%)when 2mV/div or greater is selected | ±(5%)when 1mV/div is selected; | Polarity | Normal & Invert | Maximum Input Voltage | 300Vrms, CAT I | Offset Position Range | 1mV/div ~ 20mV/div : ±0.5V | 50mV/div ~ 200mV/div : ±5V | 500mV/div ~ 2V/div : ±25V | 5V~10V/div : ±250V | Waveform Signal Process | +, -, ×, ÷, FFT, FFTrms ,User Defined Expression. | FFT:1Mpts
FFT: Spectral magnitude. Set FFT Vertical Scale to Linear RMS or dBV RMS FFT Window : Rectangular, Hamming , Hanning, Blackman-Harris | Trigger | Source | CH1 ,CH2, CH3, CH4, Line, EXT* | *EXT only on dual channel models | Trigger Mode | Auto (supports Roll Mode for 100 ms/div and slower), Normal, Single Sequence | Trigger Type | Edge, Pulse Width(Glitch), Video, Pulse Runt, Rise & Fall(Slope), Alternate, time out, Event-Delay (~65535 events), Time-Delay (Duration,4nS~10S), Bus | Hold-off range | 4ns~10s | Coupling | AC,DC,LF rej. ,HF rej. ,Noise rej. | Sensitivity | 1div | External Trigger (2ch model only) | Range | ±15V | Sensitivity | DC ~ 100MHz Approx. 100mV | 100MHz ~ 200MHz Approx. 150mV | Input Impedance | 1MΩ±3%~16pF | Horizontal | Time base Range | 1ns/div ~ 100s/div (1-2-5 increments) | ROLL: 100ms/div ~ 100s/div | Pre-trigger | 10 div maximum | Post-trigger | 2,000,000 div maximum. | Time base Accuracy | ±50 ppm over any ≥ 1 ms time interval | Real Time Sample Rate | Max.:1GSa/s (4ch model)
Per channel 1GSa/s (2ch model) | Record Length | Max:10Mpts | Acquisition Mode | Normal, Average, Peak Detect, Single | Peak Detection | 2ns (typical) | Average | selectable from 2 to 256 | X-Y Mode | X-Axis Input | Channel 1; Channel 3* | *four channel models only | Y-Axis Input | Channel 2; Channel 4* | | *four channel models only | Phase Shift | ±3° at 100kHz | Cursors and Measurement | Cursors | Amplitude, Time, Gating available Unit: Seconds(s),Hz(1/s) ,Phase(degree) ,Ration(%) | Automatic Measurement | 36 sets: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, ROV Shoot, FOV Shoot, RPRE Shoot, FPRE Shoot, Frequency, Period, Rise Time, Fall Time, +Width, -Width, Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase ,Cursor measurements | Control Panel Function | Auto counter | 6 digits, range from 2Hz minimum to the rated bandwidth | Autoset | Single-button, automatic setup of all channels for vertical, horizontal and trigger systems, with undo Autoset | Save Setup | 20set | Save Waveform | 24set | Display | TFT LCD Type | 8" TFT LCD WVGA color display | Display Resolution | 800 horizontal × 480 vertical pixels (WVGA) | Interpolation | Sin(x)/x |
| Waveform Display | Dots, vectors, variable persistence (16ms~4s), infinite persistence |
| Waveform Update Rate | 120,000 waveforms per second, maximum |
| Display Graticule | 8 x 10 divisions |
| Display mode | YT ;XY |
| Interface |
| USB Port | USB 2.0 High-speed host port X1, USB High-speed 2.0 device port X1 |
| Ethernet(LAN) Port | RJ-45 connector, 10/100Mbps with HP Auto-MDIX |
| Go-NoGo BNC | 5V Max/10mA TTL open collector output |
| Kensington Style Lock | Rear-panel security slot connects to standard Kensington-style lock. |
| Miscellaneous |
| Multi-language menu | Available |
| operation environment | Temperature: 0°C to 50°C. Relative Humidity ≤ 80% at 40°C or below; ≤ 45% at 41°C ~ 50°C. |
| On-line help | Available |
| Time clock | Time and Date ,Provide the Date/Time for saved data |
| Dimensions | 384mmX208mmX127.3mm |
| Weight | 2.8kg |
|
|
|
 |
|
 |
|
|
|
 |
|
 |
|
Descripcion

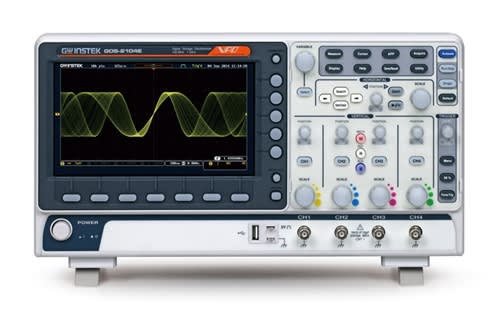

La serie GDS-2000E osciloscopio digital incluye selecciones de ancho de banda de 200 MHz, 100mH y 70MHz. Modelo de dos canales proporciona 1GSa / s frecuencia de muestreo en tiempo real para cada canal; modelo de cuatro canales proporciona velocidad de muestreo en tiempo real máximo 1GSa / s. El 800 * 480 TFT LCD de 8 pulgadas y el / div rango vertical 1 mV mínimo permiten a la serie GDS-2000E medir señales débiles complejas y claramente mostrar los resultados de medición. Con respecto a la profundidad de la memoria, la serie GDS-2000E osciloscopio digital proporciona 10M memoria de largo para los usuarios recuperar por completo y analizar las formas de onda. Los usuarios, en base a los requisitos de la aplicación, puede seleccionar 1K, 10K, 100K, 1M o profundidad de la memoria 10M. La memoria a corto ubicar juntos profundidad con la tasa de muestreo alta permite que los usuarios observen rápido cambiantes formas de onda y, por otro lado, la profundidad de larga memoria tiene como objetivo para cambiar continuamente formas de onda. La serie GDS-2000E está equipado con la búsqueda de formas de onda y las funciones de memoria segmentadas para expandir las aplicaciones flexibles de 10M memoria larga. La memoria segmentada se puede dividir el máximo en 29 000 secciones para que los usuarios pasen por alto ninguna forma de onda sin importancia con el fin de buscar rápidamente todas las formas de onda requeridas. Con esta función, las formas de onda más significativas se pueden guardar y formas de onda de destino se pueden visualizar rápidamente. Con la función de búsqueda de forma de onda, los usuarios pueden buscar rápidamente formas de onda deseada de acuerdo con las condiciones de disparo requeridas.
|
|
|
|
|
|
|
|
|
